Shineray XY250GY-9C (Shineray X-Trail 250, Motomir Fireguard 250 Trail)

tim2813

Тру байкер
Регистрация
22 Сен 2015
Сообщения
572
Адрес
Россия, Свердловская обл., г.Заречный
Имя
Тимур
Мото
Jianshe JS150-3
Уважаемые форумчане, столкнулся с такой проблемой, неудачно пару раз упал на грутновой дороге после дождя, и отломался кусочек от вала коробки передач, и погнулась немного лапка переключения передач. ..
После падения передачи включаются нормально?

Это лечится только заменой вала переключения передач, или есть иные способы? ..
Кроме сварки, есть и другие способы, которые опробованы на Honda XR (Baja).

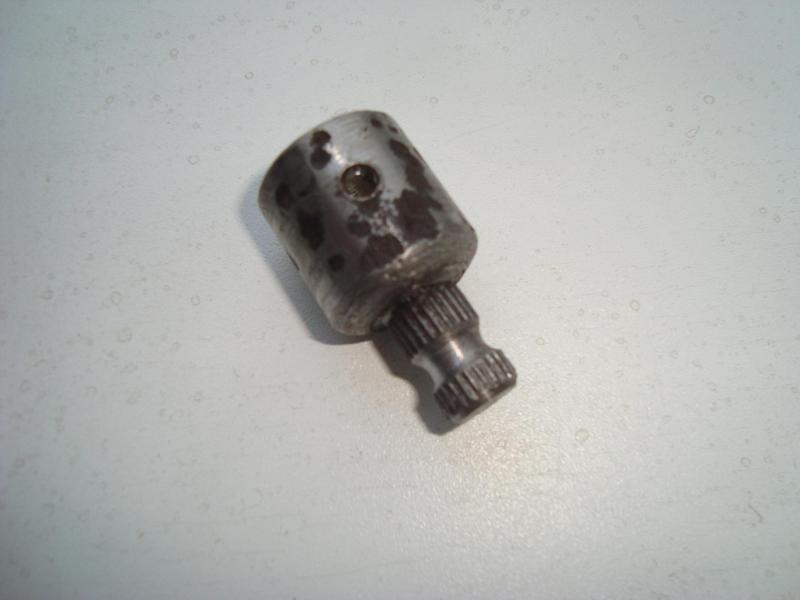

Изготовление цельного переходника на токарном станке.

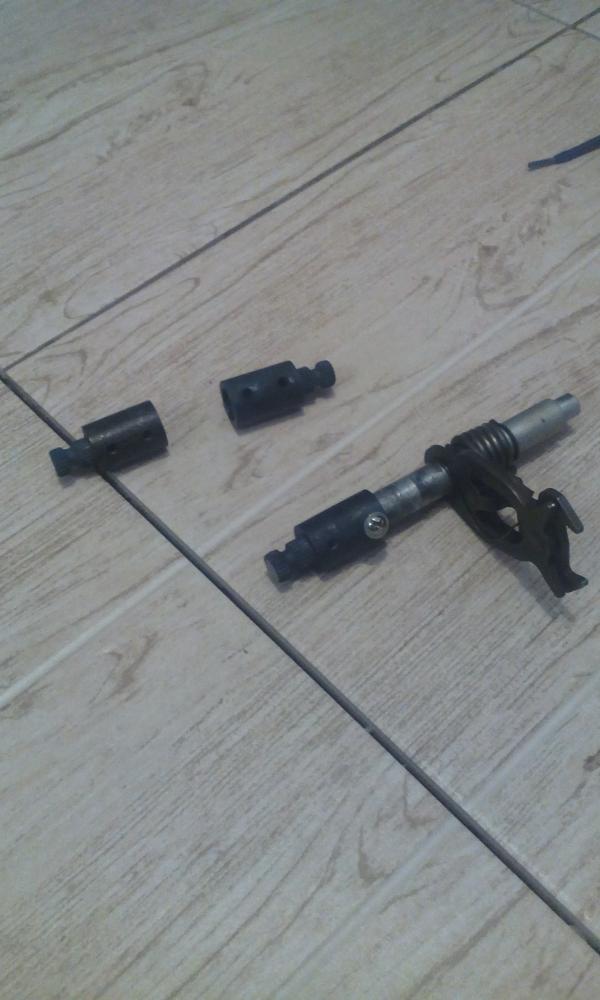

Изготовление переходника из втулки и подходящего вала.


Установка самодельной шпонки.

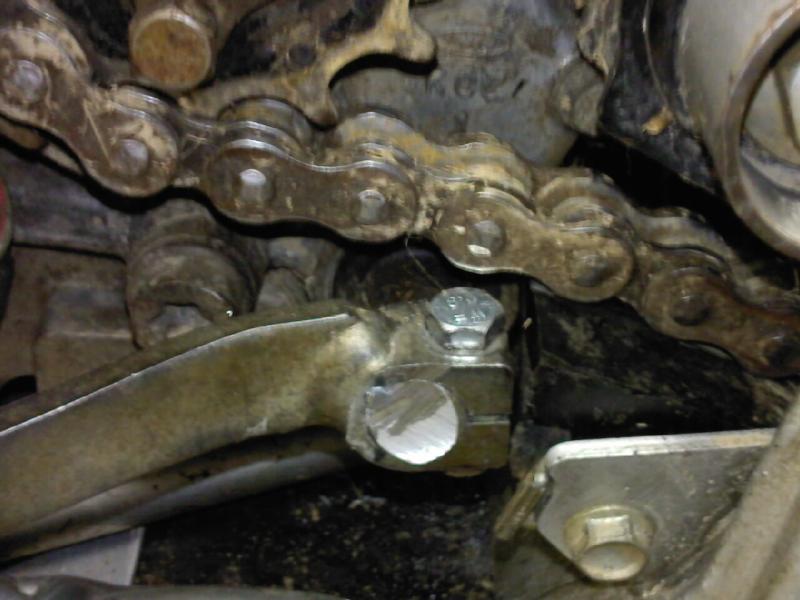

В кратце:
1. разсверлил шлицевое отверстие лапки кпп до диаметра вала кпп(14мм).
2. Надел лапку на вал, выставил по наклону как удобно ноге.
3. проточил углубление под стяжной болт на валу(локально, не по всей окружности как в оригинале)
4. подровнял болгаркой торец вала заподлицо с плоскостью вала.
5. просверлил длинным кобальтовым сверлом 3мм с торца в соединение лапки и вала на глубину около 15мм.
6. забил кусок от обычного сверла 3мм в подготовленное отверстие.
7. окончательно затянул стяжной болт.
как недопустить повторения такой проблемы в дальнейшем?
Я думаю над тем, как ослабить лапку, уменьшив её толщину или просверлив крупное отверстие в теле. Как вариант: отжечь лапку.

Вообще то на эндуро эту лапку делают из довольно мягкого материала - при падении она легко гнется не повреждая вал. Так же легко руками выгибается обратно. Странно, что у тебя настолько крепкую лапку поставили, что она вал сломала.
Лапка КПП, настолько мощная, что с её помощью можно легко отбиться от хулиганов. А с лапкой заднего тормоза в руках можно без страха охотиться на медведя.


FreeD

Интересующийся мото
Регистрация
30 Мар 2021
Сообщения
13
Имя
Oleg
Мото
Shineray x-trail 250
Всем спасибо за ответы, решил менять вал, поставить складную ножку и поставить дуги для защиты вала коробки передач


tim2813

Тру байкер
Регистрация
22 Сен 2015
Сообщения
572
Адрес
Россия, Свердловская обл., г.Заречный
Имя
Тимур
Мото
Jianshe JS150-3
Открыл сезон поездкой в ГАИ :D


Где мне удалось получить заветную табличку. Цифр 2813 не было, поэтому я согласился на 2013.


Наконец-то сбил охоту, накатав 150 км по окрестностям, причем последние 50 - в темноте.


Свет у Фаера вполне достойный.
Светодиодная линзованная оптика светит, конечно, не как прожектор локомотива, но не идет ни в какое сравнение с обычной галогеновой лампой 35/35 ‌ В.
Но для получения хорошего света на дороге оптику нужно настроить. Грубая регулировка - винтами М6 под шестигранник сбоку фары, точная регулировка - винтом под крестовую отвертку на задней части.


tim2813

Тру байкер
Регистрация
22 Сен 2015
Сообщения
572
Адрес
Россия, Свердловская обл., г.Заречный
Имя
Тимур
Мото
Jianshe JS150-3
Передний подкрылок Shineray X-Trail 250 довольно скверно защищает двигатель от потоков грязи и воды. А частицы, вылетающие перед мотоциклом оседают на фаре. Поэтому идея улучшить положение с грязезащитой меня никак не отпускала.
Я остановился на варианте пластиковых удлинителей крыла из Китая. Ищутся на Алиэкспресс по названию "удлинитель крыла f850gs". Выбрал их, потому что они подходили по форме и был небольшой запас по размерам.


Просверлил отверстия в подкрылке и установил удлинители, вставив пластиковые заклепки, которые идут в комплекте.




Запаял стыки соединения подкрылка с удлинителями и вплавил выпирающие пластиковые заклепки.


Результат не замедлил себя ждать. После проезда луж грязь оседает только на передней части картера, не долетая до рёбер охлаждения. А фара головного света теперь страдает только только от летающих насекомых.


tim2813

Тру байкер
Регистрация
22 Сен 2015
Сообщения
572
Адрес
Россия, Свердловская обл., г.Заречный
Имя
Тимур
Мото
Jianshe JS150-3
@tim2813 круто!сколько осталось до конца обкатки?када дашь жару по трассе и залезешь на вооон ту высокую гору??
До конца обкатки около 500 км, но и и после этого я вряд ли буду, выкручивая газ, "давать жару" на светофорах или на пределе возможностей ползти в гору.
В гору иногда проще обойти, а болото объехать.
Да и эта техника не выдержит длительных издевательств. Поэтому и после обкатки буду ездить, как пенсионер, смешно перебирая ножками на бездорожье.
Теперь, правда, это можно делать без риска оторвать глушитель. Да и броды глубиной по колено не будут казаться экстремальными.


FreeD

Интересующийся мото
Регистрация
30 Мар 2021
Сообщения
13
Имя
Oleg
Мото
Shineray x-trail 250
Доброго времени суток. Очередной вопрос, может кто подсказать, после 200 км тахометр стал показывать обороты только от 4-5 тысяч оборотов и больше, а раньше нормально показывал,
как это можно исправить?


tim2813

Тру байкер
Регистрация
22 Сен 2015
Сообщения
572
Адрес
Россия, Свердловская обл., г.Заречный
Имя
Тимур
Мото
Jianshe JS150-3
как это можно исправить?
Начать с проверки соединений панели приборов и коммутатора. Возможно, из-за окислившихся контактов выросло сопротивление и часть импульсного сигнала не проходит.

А я отпишусь о том, как показал себя мотоцикл на разных типах дорог, пока свежи воспоминания и пока отчет о первой поездке в 1000 км выдавливается из меня, как засохшая паста из тюбика.
Первые 400 км - хороший асфальт федералки Екатеринбург - Пермь дались легко. Мотоцикл легко держит крейсер 85-90 км/ч (83-88 GPS). Может быть, эта скорость несколько ниже скорости потока, но для меня эта скорость комфортна и большего мне пока не надо.
Никаких надоедливых вибраций на руле и подножках не ощущается, но ближе к 100 км/ч они просыпаются, изображение в зеркалах размывается. Где-то к 110 динамика совсем тухнет. Больше не разгонялся, но и этой скорости вполне хватает для обгона особо медленных фур.
Поток ветра прилетает ровно в визор. И с моим шумным модуляром, купленным на Али, было бы совсем грустно, если бы не беруши.
На трассе мотоцикл из-за увеличенного выноса вилки стоит, как вкопанный. Ни боковой ветер, ни порывы от встречных длиномеров не могут сильно изменить его траекторию.
За эти 6 часов, проведенные почти непрерывно в седле, пятая точка не подавала голос. Несмотря на изрядное количества багажа, места ей хватало.
Передаточные числа коробки очень приятные. А пятая передача явно предназначена для трассы - приходится изрядно раскрутить двигатель на 4-й передаче, чтобы на пятой он поехал не в натяг.


Вскоре после асфальтового участка начался подубитый грейдер, закончившийся совсем разбитой грунтовкой. Подвески этому туристистическому эндуро - паркетнику достались явно от дорожного мотоцикла. И их не хватает, чтобы дубасить, несмотря на покрытие. Увеличенный вынос вилки и здесь показал себя : на попадающихся участках с щебенкой мотоцикл практически не мотыляет.


Но развернуться в каких-то сложных местах из-за большого радиуса разворота часто бывает непросто.


Был еще небольшой участок среднего бездорожья: глинистые колеи в полметра глубиной, часто заполненные жидкой грязью. Здесь себя неплохо показала пешеходная 1-я передача и высокий просвет, хотя для таких дорог мотоцикл явно тяжеловат (138 кг)


Ну и отдельное испытание - это около 300 км песчано-каменистого грейдера, довольно ровного, но очень пыльного из-за частых встречных авто и особенно грузовиков.


По приезду домой я вскрыл крышку воздушного фильтра, ожидая увидеть там забитый фильтрующий элемент или, что совсем плохо, горсть песка на дне. Но этого не произошло: воздушный фильтр и его посадочное место оказались чисты, лишь на дне фильтрбокса виднелась небольшая лужица масла, прилетевшего из сапуна.


За 1022 км было израсходовано 30,6 литров бензина. Средний расход 2,99 л/100 км.

В целом, мотоцикл мне нравится всё больше, если не требовать от него скорости спорт-туриста и всепролазности полноценного эндуро.


kolya85

Тру байкер
Регистрация
6 Май 2020
Сообщения
687
Имя
1
Мото
ybr 125
, а это что за мот? в это обзоре увидел максималку 110 км.в час. и понравился бардачок для инструментов над задним колесом.


dotsent

Тру байкер
Регистрация
1 Май 2019
Сообщения
1,726
Адрес
Киев
Имя
Юрий
Мото
YBR 125, Bajaj Pulsar NS200
я в
а это что за мот? в это обзоре увидел максималку 110 км.в час. и понравился бардачок для инструментов над задним колесом.
Так там в названии видео четко написано, что это за мот. Такой бардачок для инструментов китайцы на всех эндуриках ставят, он небольшой, как и на юбрике под крышкой.


kolya85

Тру байкер
Регистрация
6 Май 2020
Сообщения
687
Имя
1
Мото
ybr 125
И как мотор 172 FMM, намного мощней ю́бр? никто на юбр 125 не пытался ставить, новый правда стоит 40 тыч.р.(550 баксов)


tim2813

Тру байкер
Регистрация
22 Сен 2015
Сообщения
572
Адрес
Россия, Свердловская обл., г.Заречный
Имя
Тимур
Мото
Jianshe JS150-3
мотор 172 FMM, намного мощней ю́бр?
По документам в два раза. Но сказать, что X-Trail в два раза быстрее Юбра нельзя.
Китайский двигатель не так легко раскручивается, работает на высоких оборотах с напряжением, на этих же оборотах появляются досаждающие вибрации, в основном ощущаемые коленями через бак.
Но плюсы, связанные с бОльшим объёмом тоже никуда не исчезли: приёмистость и эластичность двигателя на средних оборотах, приличный момент на обгоне и при движении в гору.

Комфортный крейсер для этого мотоцикла - 6000-6500 об/мин, 82-85 gps, 85-90 км/ч.
Раскручивается до 8000-8500 об/мин, 106-106 gps, 110-115 км/ч.


Dimaty

Мотоциклист
Регистрация
23 Май 2020
Сообщения
154
Имя
Дмитрий
Мото
Jianshe Js150-6h
И как мотор 172 FMM, намного мощней ю́бр? никто на юбр 125 не пытался ставить, новый правда стоит 40 тыч.р.(550 баксов)
Видел в сети видео где ставили 200кубов мотор, но переваривали раму, и остальные крепления, не стоит оно того.


Stirlitz

Тру байкер
Регистрация
6 Апр 2016
Сообщения
1,400
Адрес
Одесса/Крым
Имя
Игорь Калинин
Мото
YBR125 2006/2016, YZF600R 2001/2019, МТ-11 1993
Осталось смазать цепь и дождаться, когда эта планета станет чуть ближе к Солнцу
:)
По-моему, это будет зимой. Вопрос не в расстоянии, а в наклоне земной оси. Когда лучи не соскальзывают с атмосферы, наступает лето.
Эти расчеты я привел для примера, что установка выключателя массы себя мало оправдывает. Только как примитивная противоугонка.
Расчёты расчётами, а я всегда отключаю массу на ночь.


Marsikus

Тру байкер
Регистрация
10 Ноя 2012
Сообщения
3,416
Адрес
Абу-Даби - Харьков
Мото
Harley-Davidson XL1200T, Aprilia Pegaso 650i.e.
По-моему, это будет зимой. Вопрос не в расстоянии, а в наклоне земной оси. Когда лучи не соскальзывают с атмосферы, наступает лето.
Расстояние тоже добавляет немного. Так что в северном полушарии климат получается приятнее.


dotsent

Тру байкер
Регистрация
1 Май 2019
Сообщения
1,726
Адрес
Киев
Имя
Юрий
Мото
YBR 125, Bajaj Pulsar NS200
На ЮБР он не нужен, но поставил из-за сигнализации. А на эндурике - нужен, электронная приборка с часами тянет 1 мА.


Вложения

Stirlitz

Тру байкер
Регистрация
6 Апр 2016
Сообщения
1,400
Адрес
Одесса/Крым
Имя
Игорь Калинин
Мото
YBR125 2006/2016, YZF600R 2001/2019, МТ-11 1993
Какой выключатель используешь (фото или ссылка)?
Самый простой, взятый на рынке... Что-то типа такого:



С подсветкой.

Одно время боялся, что он поплавится (стартер ведь через него крутит), но нет, всё пучком.


v0lkov25

Мотоциклист
Регистрация
4 Ноя 2021
Сообщения
25
Имя
Василий
Мото
FireGuard 250 Trail
Как показывает практика, если китайский мотоцикл разобрать и затем заново собрать, любовно прикручивая каждый болтик и укладывая каждый проводок, то он будет ездить очень долго, не надоедая владельцу мелкими неприятностями. Поэтому неспешно буду собирать и проверять узлы мотоцикла, когда выдастся свободная минута и пока идут документы на мотоцикл.
А, если что-то пойдет не так, то только после этого, по старой традиции, посмотрю в инструкцию по сборке мотоцикла Shineray XY 250GY-6B. Тем более, что они с Фаергардом во многом схожи и сделаны на одном заводе.


где скачал такую книгу а то найти не могу


tim2813

Тру байкер
Регистрация
22 Сен 2015
Сообщения
572
Адрес
Россия, Свердловская обл., г.Заречный
Имя
Тимур
Мото
Jianshe JS150-3
Сверху
